کاسه‌نمد؛ انتخاب درست برای شفت، روانکار و شرایط واقعی کار
کاسه‌نمد مناسب را بر اساس شفت، روانکار، دما، سرعت و آلودگی انتخاب کنید. علت نشتی لب کاسه‌نمد و خطاهای نصب را بشناسید.
کاسه‌نمدی که از نظر قطر درست است، ممکن است روی همان شفتی که برای آن سفارش داده شده، روغن را نشت دهد. دلیلش این است که آب‌بندی شفت فقط مسئله «اندازه حلقه» نیست: سرعت سطحی، وضعیت شفت، روانکاری لب، دما، فشار، آلودگی و جهت نصب هم در نتیجه نقش دارند. اگر هر بار تعویض کاسه‌نمد فقط چند روز یا چند هفته مشکل را عقب می‌اندازد، احتمالاً قطعه فرسوده علت ریشه‌ای نیست؛ باید شرایط تماس لبه آب‌بند با شفت را بررسی کرد.
کاسه‌نمد معمولی از بدنه‌ای نگهدارنده و لبه‌ای انعطاف‌پذیر تشکیل می‌شود که با نیروی طراحی‌شده به سطح شفت تکیه می‌کند. فنر کوچک برخی مدل‌ها به حفظ تماس لبه کمک می‌کند. این تماس باید به اندازه‌ای باشد که فیلم روانکار را کنترل کند، نه آن‌قدر زیاد که اصطکاک و گرمای مخرب بسازد. بر خلاف مکانیکال سیل که سطوح انتهایی دقیق دارد، کاسه‌نمد معمولاً به سطح استوانه‌ای شفت تکیه می‌کند. برای شناخت تفاوت آن با سایر قطعات آب‌بندی، مقاله مکانیکال سیل و عیب‌یابی علت نشتی را ببینید.
۴.۱ نخست تعیین کنید کاسه‌نمد چه چیزی را باید نگه دارد
آیا کاسه‌نمد باید روغن را درون محفظه نگه دارد، گردوغبار را بیرون کند، یا هر دو کار را انجام دهد؟ جهت فشار، محل سیال، وجود گل‌ولای و امکان شست‌وشو نوع طرح را عوض می‌کند. دما و سرعت شفت را با مقدار واقعی سرویس ثبت کنید، نه صرفاً مشخصات اسمی موتور. در سرعت بالا، گرمای اصطکاکی لب اهمیت بیشتری پیدا می‌کند؛ در محیط آلوده، لب محافظ یا طرح چندلبه ممکن است مطرح شود. اگر فشار قابل‌توجهی روی آب‌بند وجود دارد، مدل استاندارد و ساده را خودکار مناسب فرض نکنید؛ محدوده فشار مجاز وابسته به طراحی و سازنده است.

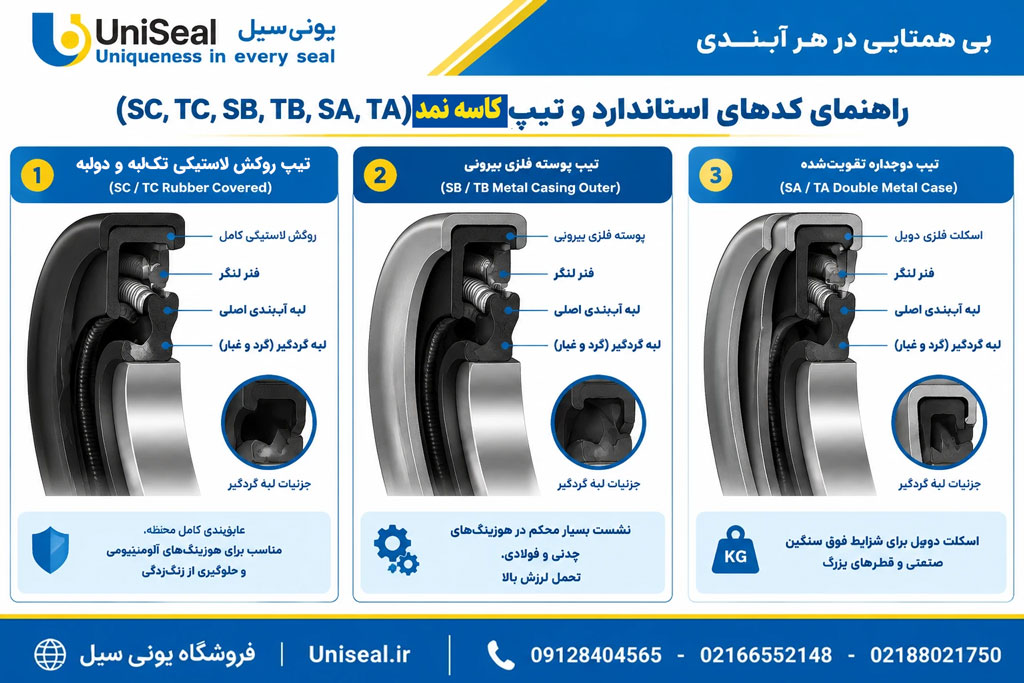

به فروشنده فقط قطر شفت نگویید. سه اندازه اصلی—قطر داخلی، قطر خارجی و پهنای اسمی—به‌علاوه نوع لب، متریال، وجود فنر و جهت نصب را تا حد ممکن از نمونه یا نقشه تطبیق دهید. اگر کد قبلی ناخواناست، شفت و محفظه را اندازه‌گیری کنید و عکس جهت نصب و محل نشت را ضمیمه کنید. قطعه‌ای که پس از چند سال کار تغییر شکل داده، ممکن است ابعاد آزاد اولیه را نشان ندهد؛ ابعاد نشیمن معمولاً منبع مطمئن‌تری است.
۴.۲ جنس لب را از روی رنگ حدس نزنید
متریال الاستومری باید با روغن، دما و تماس‌های احتمالی سازگار باشد. NBR در برخی کاربردهای روغنی رایج است، اما نوع روغن، افزودنی و دما رفتار آن را تغییر می‌دهد. FKM در برخی محیط‌های دمایی یا شیمیایی انتخاب می‌شود، اما هیچ خانواده‌ای برای تمام سیالات و چرخه‌ها تضمین عمومی نیست. گردوغبار، آب، بخار تمیزکاری و مواد شوینده می‌توانند شرایط را عوض کنند. داده‌های سازنده درباره کامپاند مشخص را بررسی کنید و هنگام تغییر برند، فقط برابری نام پلیمر را کافی ندانید.
راهنمای اورینگ پارکر نشان می‌دهد که رفتار مواد الاستومری باید با توجه به ویژگی‌های ماده، سازگاری با سیال و شرایط واقعی کاربرد ارزیابی شود؛ این اصل در انتخاب جنس لب کاسه‌نمد نیز برای غربال اولیه مفید است، هرچند راهنما جای مشخصات ابعادی و عملکردی کاسه‌نمد را نمی‌گیرد (راهنمای اورینگ پارکر، نسخه Prädifa). راهنمای دیگر پارکر نیز بر نقش خواص الاستومر و سازگاری سیال در انتخاب آب‌بند تأکید می‌کند (Parker O-Ring Handbook، ORD 5700). برای انتخاب نهایی، برگه فنی همان کاسه‌نمد، نوع کامپاند و حدود مجاز سرعت و فشار را از سازنده بگیرید.

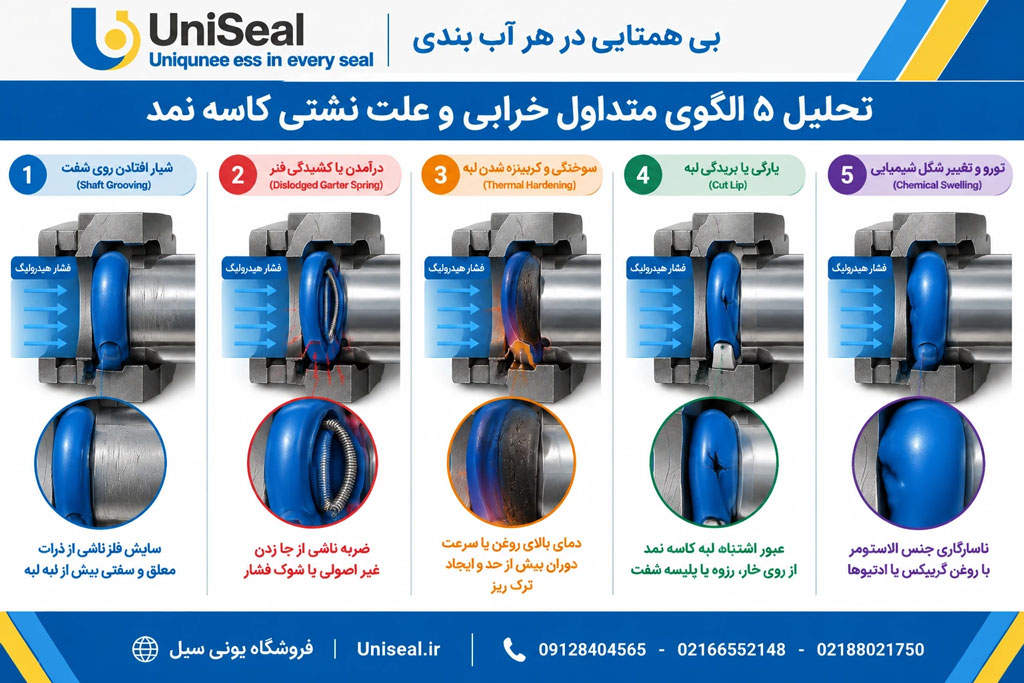

۴.۳ چرا لبه کاسه‌نمد می‌سوزد یا ساییده می‌شود؟
لبی که خشک نصب شده، به‌سرعت می‌چرخد یا در روانکار نامناسب کار می‌کند، ممکن است گرم شود و زود فرسوده شود. سطح شفت با خراش طولی، زبری نامناسب، زنگ‌زدگی یا شیار حاصل از کاسه‌نمد قبلی، لبه جدید را هم تخریب می‌کند. اگر لب روی مسیر ساییده‌شده قبلی بنشیند، ممکن است با وجود قطعه نو نشتی ادامه یابد؛ راه‌حل می‌تواند تعمیر سطح، تغییر موقعیت مجاز یا استفاده از بوش تعمیراتی باشد، البته با تأیید طراحی تجهیز.
نشتی از یک نقطه ممکن است ناشی از لنگی شفت، ارتعاش، هم‌محوری نامناسب یا بیضی‌شدن محفظه باشد. اگر کاسه‌نمد یک سمت بیشتر ساییده شده، الگوی تماس را مقایسه کنید. اگر فنر از جای خود خارج شده، لبه احتمالاً در مونتاژ آسیب دیده یا فشار و حرکت از محدوده طراحی فراتر رفته است. اگر الاستومر متورم یا نرم شده، تماس شیمیایی را بررسی کنید؛ اگر سخت و ترک‌خورده است، دما، عمر، شرایط انبارش و سازگاری را ارزیابی کنید.
۴.۴ آماده‌سازی شفت و محفظه؛ بخشی از خود آب‌بندی
پیش از نصب، نشیمن و محفظه را تمیز کنید و پلیسه، خوردگی و لبه‌های تیز را رفع کنید. سطح شفت باید بدون شیار مخرب و در محدوده مشخص‌شده برای آب‌بند باشد؛ «براق به نظر می‌رسد» اندازه‌گیری نیست. محور را از نظر لنگی و حرکت شعاعی بررسی کنید و در صورت نیاز، وضعیت یاتاقان‌ها را نیز بسنجید. کاسه‌نمدی که روی شفت معیوب کار می‌کند، قربانی مسئله‌ای بالادستی است.
لبه آب‌بند را هنگام عبور از رزوه، خار، شیار یا لبه تیز محافظت کنید. برای جاگذاری از ابزار هم‌محور و فشار یکنواخت بهره ببرید؛ ضربه مستقیم و کج‌جا زدن بدنه می‌تواند لبه را پیچ دهد یا فنر را جابه‌جا کند. جهت نصب به آرایش و هدف آب‌بندی وابسته است؛ جهت لب را از روی قطعه مشابه حدس نزنید. پیش از راه‌اندازی، لب را با روانکار سازگار چرب کنید و مطمئن شوید تماس اولیه خشک نیست. دستورالعمل سازنده قطعه و تجهیز بر این توصیه عمومی مقدم است.
۴.۵ آلودگی بیرونی را از نشتی داخلی جدا کنید
در محیط پرگردوغبار یا پاشش آب، آلودگی از سمت بیرون می‌تواند زیر لب جمع شود و شفت را بساید. گاهی آنچه به نظر نشت روغن می‌آید، مخلوط روغن و گردوغبار از سطح بیرونی است؛ گاهی نیز آب وارد محفظه شده و عملکرد روانکار را مختل می‌کند. پس نوع آلودگی را ثبت کنید و درباره محافظ ثانویه، لب گردوغبارگیر یا پوشش محیطی تصمیم بگیرید. افزودن لب بیشتر همیشه بهتر نیست: اصطکاک و دما را هم می‌تواند بالا ببرد. انتخاب طرح باید میان نگهداری روانکار، دفع آلودگی و تولید گرما توازن برقرار کند.
۴.۶ دستور عیب‌یابی مرحله‌ای
۱. محل و زمان نشتی را ثبت کنید؛ ۲. سطح روغن، نوع روانکار و تغییر احتمالی آن را بررسی کنید؛ ۳. دور، دما، آلودگی و فشار را با شرایط طراحی بسنجید؛ ۴. پس از ایمن‌سازی، کاسه‌نمد را بدون آسیب بیشتر خارج کنید؛ ۵. مسیر تماس روی شفت، لبه، فنر و بدنه را مستند کنید؛ ۶. شفت را از نظر شیار، لنگی و خوردگی و محفظه را از نظر کجی کنترل کنید؛ ۷. کد، ابعاد و جنس قطعه را با اطلاعات کاربرد تطبیق دهید؛ ۸. علت بیرونی را رفع کرده و سپس قطعه جدید نصب کنید. تعویض بدون اصلاح شیار شفت یا لقی یاتاقان، زمان تا خرابی بعدی را کوتاه می‌کند.
اگر آب‌بندی در نقطه اتصال ثابت است، گسکت و اورینگ راهکارهای متفاوتی دارند. مقاله نشتی گسکت فلنج و روش تحلیل آن به اتصال‌های فلنجی می‌پردازد و انتخاب اورینگ صنعتی اصول ماده و شیار را توضیح می‌دهد. در محیط‌هایی که قطعات رابر در معرض سیال و دما هستند، راهنمای قطعات لاستیکی آب‌بندی مکمل این مطلب است.
۴.۷ سفارش دقیق، توقف خط را کوتاه می‌کند
برای سفارش کاسه‌نمد، اطلاعات تجهیز، قطر شفت و محفظه، پهنا، نوع سیال و روانکار، دما، سرعت، فشار، جهت ورود آلودگی، نوع نصب و سابقه نشت را آماده کنید. اگر کد قطعه در دسترس است، آن را همراه عکس واضح ارسال کنید؛ اگر از قطعه مشابه استفاده می‌کنید، تفاوت شرایط کاری را نیز توضیح دهید. این اطلاعات به انتخاب مدل و جنس مناسب کمک می‌کند و از تکرار سفارش بر اساس ابعاد ناقص می‌کاهد.
پرسش‌های پرتکرار
آیا کاسه‌نمد را می‌توان بدون روانکاری نصب کرد؟ برای بسیاری از کاربردها، خشک‌بودن تماس اولیه خطر سایش و گرمای زودرس دارد؛ دستورالعمل همان مدل و روانکار سازگار را ملاک بگیرید.
اگر نشتی فقط هنگام چرخش رخ دهد، دلیل چیست؟ سرعت، لنگی، شیار شفت، روانکاری و دمای لب را بررسی کنید؛ عامل می‌تواند ترکیبی باشد.
می‌توان کاسه‌نمد را برعکس نصب کرد؟ جهت نصب تابع طرح و هدف آب‌بندی است. نصب معکوس بدون بررسی نقشه می‌تواند مسیر سیال یا آلودگی را باز بگذارد.
جمع‌بندی: عمر کاسه‌نمد به کیفیت قطعه محدود نیست؛ هندسه و وضعیت شفت، متریال لب، روانکاری و روش نصب هم تعیین‌کننده‌اند. برای بررسی اولیه در فروشگاه یونی‌سیل، کد یا ابعاد، عکس سطح شفت و شرایط کار را ارائه کنید تا گفتگو درباره گزینه درست از داده آغاز شود.
