گسکت صنعتی؛ چرا فلنج نشتی می‌دهد و چگونه آب‌بندی پایدار بسازیم؟
نشتی فلنج را فقط با سفت‌کردن پیچ‌ها درمان نکنید. نوع گسکت، بار پیچ، سطح فلنج، دما و چرخه فشار را برای آب‌بندی ایمن بررسی کنید.
وقتی فلنج نشتی می‌دهد، واکنش فوری معمولاً روشن است: پیچ‌ها را بیشتر سفت کنیم. اما این کار در برخی موارد فقط نشتی را موقتاً پنهان می‌کند و در موارد دیگر فلنج را تاب می‌دهد، گسکت را خرد می‌کند یا بار پیچ‌ها را نامتقارن می‌سازد. اتصال آب‌بندی‌شده حاصل همکاری سطح فلنج، گسکت، پیچ‌ها و شرایط فرایند است. اگر یکی از این اجزا خارج از وضعیت طراحی باشد، تعویض گسکت به‌تنهایی مسئله را حل نمی‌کند.
گسکت میان دو سطح ثابت قرار می‌گیرد و با فشرده‌شدن، ناهمواری‌های تماس را پر می‌کند تا مسیر نشت بسته شود. این قطعه در حرکت شفت کار نمی‌کند و نباید با اورینگ یا کاسه‌نمد یکسان فرض شود. انتخاب ماده، ضخامت، شکل و روش نصب به سیال، فشار، دما، نوع فلنج، بار در دسترس و چرخه کاری وابسته است. برای تفاوت وظیفه قطعات در نقاط دیگر تجهیز، مقاله قطعات لاستیکی آب‌بندی و انتخاب رابر و راهنمای اورینگ صنعتی را ببینید.
۳.۱ چرا فلنج بعد از تعویض گسکت دوباره نشتی می‌دهد؟

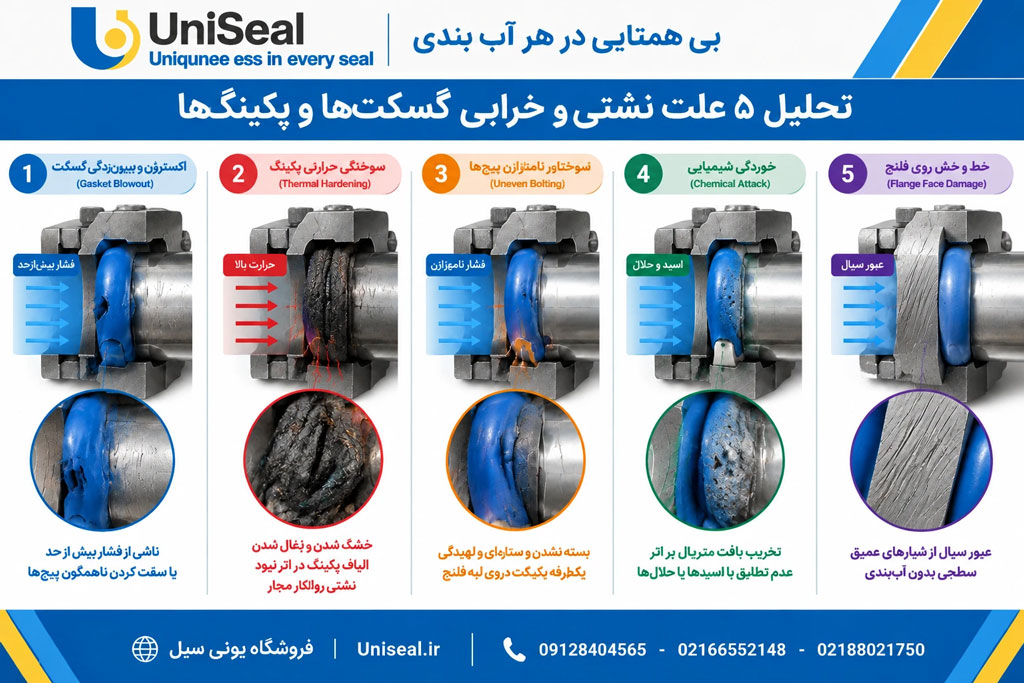

ابتدا نوع نشتی را مشخص کنید: نشت هنگام راه‌اندازی، پس از گرم‌شدن، با افزایش فشار، یا بعد از چند چرخه روشن و خاموش؟ اگر فقط در حالت گرم رخ می‌دهد، انبساط حرارتی، افت تنش پیچ یا تغییر شکل گسکت را بررسی کنید. اگر بلافاصله پس از مونتاژ نشت دارد، احتمال سطح آلوده، آسیب‌دیدگی، هم‌راستایی نامناسب، انتخاب اشتباه گسکت یا بستن نامتقارن وجود دارد. نشتی موضعی می‌تواند نشان دهد بخشی از سطح تماس، بار کافی دریافت نکرده؛ نشتی در پیرامون یا چند نقطه باید با نقشه سطح و توزیع بار مقایسه شود.
بازکردن اتصال را تا حد امکان پس از ایمن‌سازی کامل انجام دهید. سیال خطرناک، فشار باقیمانده و دمای بالا، خطر جدی ایجاد می‌کنند. هنگام بازکردن، جهت و محل آثار نشت را ثبت کنید. گسکت خارج‌شده را دور نیندازید تا پیش از مستندسازی؛ الگوی لهیدگی، پارگی، بیرون‌زدگی، سوختگی یا چسبندگی می‌تواند سرنخ بدهد. در صورت نیاز، سطح فلنج را با روش مناسب اندازه‌گیری کنید؛ ظاهر تمیز لزوماً به معنی صافی و سلامت کافی نیست.
۳.۲ گسکت را بر اساس نام ماده انتخاب نکنید
«گسکت لاستیکی» یا «گسکت نسوز» مشخصات کامل نیست. باید نوع سیال، ترکیب و غلظت، دمای پیوسته و قله، فشار، چرخه‌های حرارتی، احتمال ضربه فشار، قطر و شکل فلنج و فضای نصب روشن باشد. یک ماده ممکن است در دمای اتاق با سیال سازگار باشد، اما در دمای بالا نرم شود، سخت شود یا خواص فشاری خود را از دست بدهد. همچنین سازگاری شیمیایی فقط یک معیار است: گسکت باید بتواند بار لازم برای آب‌بندی را تحمل کند و پس از گذشت زمان، افت تنش غیرقابل‌قبول نداشته باشد.
راهنماهای پارکر درباره مواد اورینگ، ویژگی‌های الاستومر، طراحی و سازگاری با سیالات را برای ارزیابی مواد شرح می‌دهند (راهنمای اورینگ پارکر، ORD 5700). نسخه Prädifa همین مرجع نیز به انتخاب ماده، خواص مواد و وابستگی تغییر شکل ماندگار به ترکیب الاستومر، فرایند ساخت، دما و مدت آزمون می‌پردازد (راهنمای اورینگ پارکر، نسخه Prädifa). این منابع مرجع طراحی گسکت فلنج نیستند؛ اما برای غربال اولیه مواد الاستومری یادآوری می‌کنند که انتخاب ماده باید بر پایه محیط تماس و شرایط واقعی باشد. برای گسکت، برگه فنی همان محصول، محدودیت‌های سازنده و استاندارد طراحی اتصال باید مرجع نهایی باشد. از انتخاب صرفاً بر اساس فشار یا دمای اسمی خودداری کنید؛ این اعداد بدون شناخت ضخامت، ابعاد، پیچ‌بندی و نوع فلنج معنی کامل ندارند.
۳.۳ آیا ضخیم‌تر بودن گسکت بهتر است؟
نه لزوماً. گسکت ضخیم‌تر ممکن است ناهمواری بیشتری را جبران کند، ولی فشرده‌شدن و خزش بیشتری داشته باشد، درون فلنج بیرون بزند یا پایداری مکانیکی اتصال را کاهش دهد. گسکت بیش از حد نازک هم ممکن است نتواند ناهمواری سطح را پر کند یا نصب آن دشوار باشد. ضخامت باید با نوع گسکت، سطح و هندسه فلنج و مشخصات طراحی هماهنگ شود. اگر سطح تاب دارد یا خراش عمیق دارد، افزایش ضخامت گسکت درمان مهندسی خرابی سطح نیست.
۳.۴ بار پیچ: نه «هرچه بیشتر»، نه «تا جایی که دست می‌رود»
هدف بستن پیچ، ایجاد فشار تماس یکنواخت و کافی روی گسکت است. کم‌بار بستن باعث می‌شود گسکت در بخشی از محیط تماس مناسب نداشته باشد؛ بیش‌بار بستن می‌تواند ماده را له کند، تنش را از بین ببرد یا به پیچ و فلنج آسیب بزند. سفت‌کردن یک پیچ تا انتها و سپس رفتن سراغ پیچ بعدی، معمولاً توزیع یکنواختی ایجاد نمی‌کند. روش گام‌به‌گام و الگوی ضربدری یا روش توصیه‌شده برای همان اتصال، به توزیع بار کمک می‌کند؛ مقدار گشتاور باید بر پایه مشخصات اتصال، روانکاری رزوه، جنس پیچ و دستورالعمل معتبر تعیین شود. یک عدد گشتاور عمومی برای همه فلنج‌ها وجود ندارد.
۳.۵ سطح فلنج را بررسی کنید، نه فقط خود گسکت را
سطح فلنج می‌تواند خراش خورده، خورده‌شده، تاب‌دار یا آلوده باشد. باقیمانده گسکت قبلی را با ابزار مخرب پاک نکنید؛ شیارهای تازه می‌توانند مسیر نشت بسازند. اثر خوردگی، فرورفتگی و آسیب لبه را ثبت کنید. همچنین بررسی کنید آیا لوله‌کشی به فلنج بار جانبی وارد می‌کند یا دو سطح هنگام نصب هم‌راستا نیستند. پیچ‌هایی که برای کشیدن فلنج‌های ناهماهنگ استفاده می‌شوند، گسکت را تحت بار نامتقارن قرار می‌دهند. در چنین شرایطی، اصلاح تکیه‌گاه یا هم‌محوری از نصب گسکت جدید مهم‌تر است.
۳.۶ روش عیب‌یابی پس از بروز نشتی
۱. ایمن‌سازی و تعیین محدوده خطر؛ ۲. ثبت فشار، دما و زمان شروع نشت؛ ۳. بررسی اتصال بیرونی، پیچ‌ها و بار لوله‌کشی بدون سفت‌کاری کور؛ ۴. بازکردن کنترل‌شده و مستندسازی محل نشت؛ ۵. بررسی شماره فنی و ماده گسکت با شرایط واقعی؛ ۶. کنترل ابعاد، سطح و هم‌راستایی فلنج؛ ۷. نصب مطابق روش تأییدشده، با الگوی بستن و ابزار کالیبره؛ ۸. راه‌اندازی تدریجی و پایش نشتی در شرایط تعریف‌شده. اگر پس از هر تعمیر همان نقطه نشتی می‌دهد، مسئله احتمالاً خارج از خود گسکت است.
در گسکت‌های لاستیکی، رابر نامتناسب با سیال یا دمای سرویس ممکن است متورم، نرم یا سخت شود. شناخت رفتار کامپاند و گرفتن مشخصات دقیق، ریسک را کم می‌کند؛ مقاله انتخاب قطعات لاستیکی آب‌بندی به عوامل سازگاری می‌پردازد. اگر نشت از اطراف محور دوار است، اتصال فلنجی موضوع اصلی نیست و بهتر است راهنمای کاسه‌نمد را بررسی کنید.
۳.۷ پرسش‌هایی که باید قبل از سفارش پاسخ داده شوند
آیا اتصال استاندارد و مدل فلنج مشخص است؟ سیال چیست و در چه غلظتی تماس دارد؟ دمای پیوسته، بیشینه و چرخه‌ای چقدر است؟ فشار عادی و گذرا چیست؟ جنس و ابعاد فلنج و پیچ‌ها چیست؟ گسکت قبلی چه کد و ضخامتی داشته؟ نشتی در کدام بخش و چه زمانی رخ داده؟ سطح فلنج پس از بازشدن چه وضعیتی دارد؟ پاسخ دقیق به این پرسش‌ها از ارسال نمونه فرسوده بدون سابقه، مؤثرتر است.
پرسش‌های پرتکرار
آیا می‌توان نشتی را با سفت‌کردن بیشتر پیچ‌ها رفع کرد؟ تنها در چارچوب روش و محدوده مجاز اتصال. سفت‌کاری کور ممکن است آسیب را بیشتر کند و باید از آن پرهیز شود.
گسکت لاستیکی برای هر فلنج مناسب است؟ خیر. سازگاری ماده، دما، فشار، هندسه، سطح فلنج و دستورالعمل طراحی باید هم‌زمان بررسی شوند.
چرا گسکت ظاهراً سالم است ولی نشتی وجود دارد؟ ممکن است سطح تماس پیوسته نباشد، بار پیچ نامتقارن باشد، فلنج تاب داشته باشد یا ریزمسیرهای ناشی از خراش و آلودگی ایجاد شده باشد.
جمع‌بندی: گسکت تنها بخشی از یک اتصال مهندسی‌شده است. راه‌حل پایدار از فهم الگوی نشتی، انتخاب ماده متناسب، سلامت سطح فلنج و روش بستن کنترل‌شده به‌دست می‌آید. هنگام استعلام از فروشگاه یونی‌سیل، نوع سیال، دما، فشار، ابعاد اتصال و سابقه خرابی را اعلام کنید تا پیشنهاد اولیه بر پایه داده باشد، نه عنوان کلی «گسکت صنعتی».
